PQ 树

PQ 树是一种基于树的数据结构，代表一组元素上的一系列排列，由 Kellogg S. Booth 和 George S. Lueker 于 1976 年发现命名，用来解决以下问题

给出 𝑚m 个集合 𝑆𝑖Si，你要找到一个 1 ∼𝑛1∼n 的排列，使得每个集合内的元素都相邻．

PQ 树可以在 𝑂(𝑛 +∑|𝑆𝑖|)O(n+∑|Si|) 时间内构建．本文中介绍的构建方法时间复杂度为 𝑂(𝑛𝑚)O(nm)．

定义

PQ 树有三种结点：叶子结点 、P 结点 和 Q 结点 ．其中叶子结点代表排列中的一个元素，P 结点表示它的子结点可以任意排列，Q 结点表示它的儿子顺序可以反转．所有非叶子结点都是 P 结点或 Q 结点中的一种．P 结点至少有 2 个儿子，Q 结点至少有 3 个儿子． 由于结点的定义，PQ 树本身代表了 所有的 合法方案，其先序遍历就是其中之一． 下图是一棵 PQ 树． 其先序遍历 1,2,3,4,5 代表了一个合法方案．如果 P 结点的儿子重排列为 4,2,3，我们得到了另一个合法方案 1,4,2,3,5．保持 P 结点儿子顺序不变，Q 结点的儿子顺序反转，得到了另一个合法方案 5,3,2,4,1．

构建

PQ 树使用儿子 - 兄弟表示法．

我们增量构建一棵 PQ 树．

首先建立一棵树，其根为 P，总共 𝑛n 个儿子，分别是 1,2,…,𝑛1,2,…,n，代表没有任何限制时的 PQ 树．随着限制的不断加入，我们不断修改这棵树．

当加入一个新的限制集合 𝑆S 时，我们把所有属于这个集合的叶子结点标记为 黑色 ，不在这个集合内的叶子结点标记为 白色 ．对于所有非叶子结点，如果其所有儿子均为黑色，将其也标记为黑色；如果其所有儿子均为白色，将其也标记为白色；否则将其标记为 灰色 ．在下面的图中，黑色结点、白色结点、灰色结点分别用黑色、灰色、一半黑一半灰来表示．

我们要求 PQ 树中的结点按照颜色排序．

自底向上法

包含所有黑色结点的最小子树被称为 相关子树 ，相关子树的根（不一定是整棵树的根）被称为 相关根 ．

添加一个限制的过程被称为 reduction．一次 reduction 分为两个阶段：冒泡阶段和减少阶段．

冒泡阶段

冒泡阶段只处理相关子树．我们将相关子树中的所有结点标记为黑色或灰色，并为每个结点计算其拥有的相关子结点数量．为了高效地完成这个过程，我们从叶子往根处理相关子树．这需要记录每个点的父亲结点，但在减少阶段一个点的父亲结点经常要被修改．为了在线性时间内构造，只有 P 结点的儿子和 Q 结点的最后一个儿子 始终记录正确的父亲结点．对于 Q 结点的其他儿子，在冒泡阶段用最后一个儿子的父亲更新他们的父亲．

当遇到一个中间的结点时，我们看一下它的兄弟是否已经有合法的父亲结点．如果没有，将其标记为 阻塞 的．如果后面它的兄弟有了合法的父亲，那么修改这个结点的父亲并且取消标记．如果在冒泡阶段结束时，仍然有一段连续的阻塞结点（如下面的情况 Q3），一个没有父结点的「伪结点」成为该块的父结点，并在减少阶段时被去除．

减少阶段

减少阶段用一个队列来处理结点．首先将所有限制内的叶子结点加入队列．每次取出队首的结点 𝑢u 并处理．如果 𝑢u 的父亲也是相关子树内的结点，那么将 fa𝑢fau 入队． 对于每一个结点 𝑢u，我们分情况讨论．如果不属于其中任何一种情况，则无解．

叶子结点

将 𝑢u 标记为黑色．

P 结点

如果所有儿子均为黑色，将 𝑢u 标记为黑色．

如果 𝑢u 有黑色儿子和白色儿子，且 𝑢u 是相关根，那么新建一个 P 结点 𝑣v 成为它所有黑色儿子的根．

如果 𝑢u 有黑色儿子和白色儿子，且 𝑢u 不是相关根，那么做以下操作：

  • 新建一个 P 结点 𝑓f 成为所有黑色儿子的根．
  • 新建一个 P 结点 𝑒e 成为所有白色儿子的根．
  • 如果 𝑒e（和/或 𝑓f）只有一个儿子，那么不要新建结点，而是将 𝑒e（和/或 𝑓f）直接赋值成那个儿子．
  • 将 𝑢u 改成 Q 结点并把其儿子设为 𝑒e 和 𝑓f，将其标记为灰色．

注意到根据之前的定义，Q 结点至少有 3 个儿子，因此这里的 𝑢u 被视为一个「伪结点」，并且将在后面被继续处理．

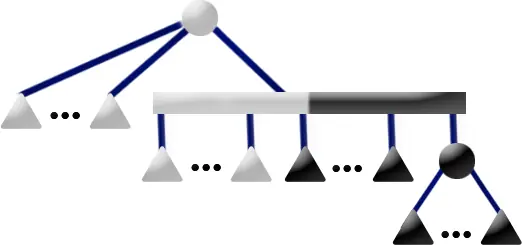

如果 𝑢u 有一个灰色儿子 𝑝p，且 𝑢u 是相关根，那么新建一个 P 结点 𝑣v 作为其所有黑色儿子的根，将 𝑣v 的兄弟设为 𝑝p 最后一个一个黑色儿子，然后把 𝑣v 设为 𝑝p 的最后一个儿子．

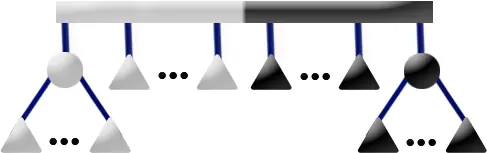

如果 𝑢u 有一个灰色儿子 𝑝p，且 𝑢u 不是相关根，那么进行以下操作：

  • 新建一个 P 结点 𝑓f 成为所有黑色儿子的根．
  • 新建一个 P 结点 𝑒e 成为所有白色儿子的根．
  • 如果 𝑒e（和/或 𝑓f）只有一个儿子，那么不要新建结点，而是将 𝑒e（和/或 𝑓f）直接赋值成那个儿子．
  • 将 𝑒e 的兄弟设为 𝑝p 最后一个白色儿子，然后把 𝑒e 设为 𝑝p 的最后一个儿子．
  • 将 𝑓f 的兄弟设为 𝑝p 最后一个黑色儿子，然后把 𝑓f 设为 𝑝p 的最后一个儿子．

如果 𝑢u 恰有两个灰色儿子 𝑝1,𝑝2p1,p2，那么进行以下操作：

  • 新建一个 P 结点 𝑓f 成为所有黑色儿子的根．
  • 如果 𝑓f 只有一个儿子，那么不要新建结点，而是将 𝑓f 直接赋值成那个儿子．
  • 把 𝑝1p1 的最后一个黑色儿子的兄弟设为 𝑓f．
  • 把 𝑓f 的兄弟设为 𝑝2p2 的最后一个黑色儿子．
  • 把 𝑝2p2 的最后一个儿子设为 𝑝2p2 的最后一个白色儿子．

可以发现这样 𝑝2p2 就被合并进了 𝑝1p1．

Q 结点

如果 𝑢u 只有黑色儿子，那么将 𝑢u 标记成黑色．（下面的图的形状错了．）

如果 𝑢u 有一个灰色儿子 𝑝p，且所有标记相同的儿子均连续出现，那么进行如下操作：

  • 设 𝑝𝑓pf 为 𝑝p 最后一个黑色儿子，𝑝𝑒pe 为 𝑝p 最后一个白色儿子，𝑓f 为 𝑝p 的黑色兄弟，𝑒e 为 𝑝p 的白色兄弟．
  • 将 𝑓f 的兄弟设为 𝑝𝑓pf，𝑒e 的兄弟设为 𝑝𝑒pe．
  • 如果 𝑝p 没有一个白色兄弟或黑色兄弟，将 𝑢u 的最后一个儿子设成 𝑝p 的最后一个儿子．
  • 删除 𝑝p．

如果 𝑢u 恰有两个灰色儿子 𝑝1,𝑝2p1,p2，且所有标记相同的儿子均连续出现，那么对 𝑝1,𝑝2p1,p2 都进行上一种操作即可．

该构建方法是原论文中的，但是实现较为不便．

自顶向下法

目前 OI 中的实现大多采用该方法．其实方法类似，下面出现的情况基本都能在上面找到．

注意到根据之前的染色过程，所有黑色和白色的点都已经满足条件，因此我们 只需要处理灰色结点 ．

P 结点

  • 如果 𝑢u 有多于两个灰色儿子，无解．
  • 如果 𝑢u 只有一个灰色儿子，且没有黑色儿子，递归处理灰色儿子．

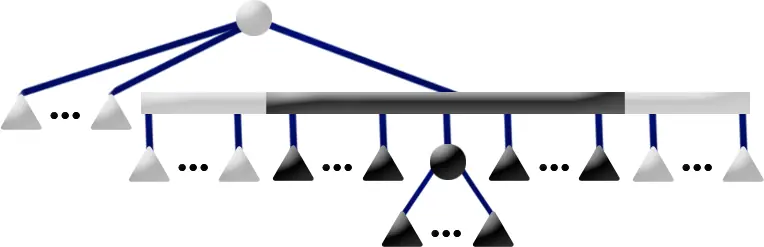

  • 否则先清空 𝑢u 的儿子，然后加入所有的白色儿子．新建一个 Q 结点 𝑞1q1 并成为 𝑢u 的儿子．在 𝑞1q1 中加入所有的灰色儿子．新建一个 P 结点 𝑝p 作为所有黑色儿子的根，将 𝑝p 插入 𝑞1q1 的中间．（对应了自底向上法 P 结点的所有情况．）

注意到我们会要求两个灰色节点白色全在左侧，黑色全在右侧（或相反），因此我们需要实现一个分裂函数 split，可以把这个子树的点分裂成黑白部分，并同时保留分裂成的子树的节点的 所有可能 ．

Q 结点

  • 找到最左边和最右边的非白色节点位置 𝑙,𝑟l,r．如果 [𝑙 +1,𝑟 −1][l+1,r−1] 内有非黑色节点，无解．
  • 如果没有黑色节点，只有一个灰色节点，递归处理这个灰色节点，否则只需要将 𝑙l 和 𝑟r 位置的节点分裂．

分裂函数

令要分裂的点为 𝑢u，我们想把 𝑢u 分裂成左边全是白色，右边全是黑色的森林．如果 𝑢u 不是灰色结点则直接返回子树．只考虑灰色结点的情况． 如果 𝑢u 是 P 类结点：

  • 如果 𝑢u 有至少两个灰色儿子，则无解．
  • 否则左边是所有白色儿子，中间递归处理灰色儿子，右边是所有黑色儿子．注意到要保留所有的可能，因此要新建两个 P 结点分别作为白色儿子和黑色儿子的根．（对应自底向上法的 P4 情况．）
  • 删除 𝑢u．

如果 𝑢u 是 Q 类结点：

  • 如果正序和反序都不满足白 - 灰 - 黑，则无解．
  • 如果有至少两个灰色儿子，也无解．
  • 否则递归分裂灰色儿子即可．
  • 删除 𝑢u．

最后把所有多余的结点（只有一个儿子的结点）删除．

代码实现

---|---

## 习题

  * [CF243E Matrix](https://codeforces.com/problemset/problem/243/E)
  * [CF1552I Organizing a Music Festival](https://codeforces.com/contest/1552/problem/I)

## 参考资料

  * Booth, Kellogg S. & Lueker, George S. (1976).["Testing for the consecutive ones property, interval graphs, and graph planarity using PQ-tree algorithms"](https://www.sciencedirect.com/science/article/pii/S0022000076800451?via%3Dihub)._[Journal of Computer and System Sciences](https://en.wikipedia.org/wiki/Journal_of_Computer_and_System_Sciences)_.**13**(3): 335–379.[doi](https://en.wikipedia.org/wiki/Doi_%28identifier%29):[10.1016/S0022-0000(76)80045-1](https://doi.org/10.1016%2FS0022-0000%2876%2980045-1).
  * [PQ Tree Algorithm and Consecutive Ones Problem](https://gregable.com/2008/11/pq-tree-algorithm.html)
  * [CF243E Matrix PQTree - RainAir's Blog](https://blog.aor.sd.cn/archives/1657/)

* * *
